系统概述
电力监控系统特别针对中低压10kV/0.4kV配电系统进行设计,实现中压低压的保护,测量、控制、保护定值管理、事件记录与告警、故障分析、各类报表及设备维护信息管理等功能。

通过这套系统,中压部分可以完成10kV进线和10kV/400V配电变压器的保护、测量、控制、数据采集;低压部分可以监测变压器柜变压器出线的三相电力参数、变压器出线开关的状态、柜内的温度、出线开关的控制;电容补偿柜监测三相电力参数、变容器开关的投切状态、投切开关的控制、柜内温度;供电柜监测每条出线的供电开关状态、供电的电力参数、供电开关的控制、供电柜内温度等参数。

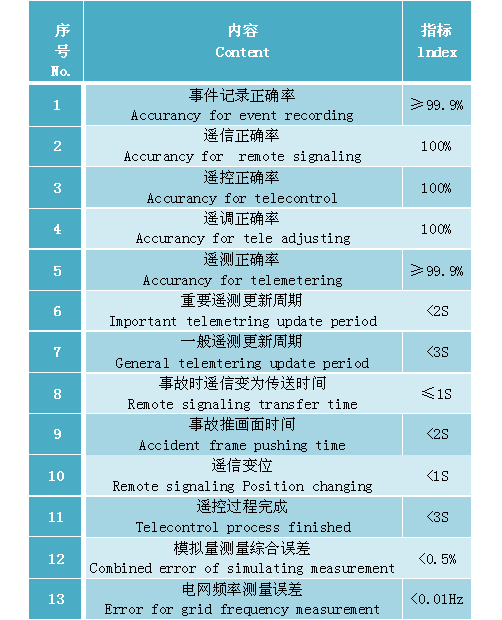

系统性能指标

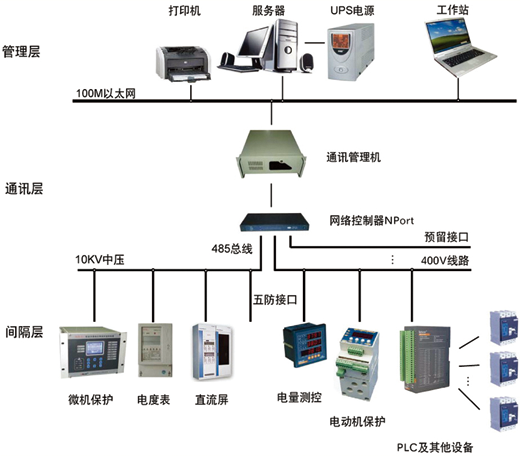

系统示意图
系统由管理层、通讯层、间隔层构成。管理层由工作站、服务器等硬件系统和操作系统、应用软件等软件系统组成;通讯层包括通信管理机,交换器,通讯线组成,将所有监控终端的数据进行收集,并送入管理层数据库进行分析和加工;间隔层由各种中压保护监控装置、低压测控装置、低压测控仪表组成。
