高速公路计重收费系统

更新:2014-7-6 19:01:36      点击:
  • 品牌:
  • 型号:
  • 在线订购
产品介绍


系统概述:

根据要求,在收费车道安装收费车道低速高精度称重系统,对所有过往车辆进行称重,配合已有的收费系统,对过往车辆进行计重收费,同时根据《超限运输车辆行驶公路管理规定》的要求进行超限检测,对超限车辆进行加重收费的处罚,可有效控制超重车辆对公路路面的破坏。

为了在收费站实现计重收费和超限检测功能,在收费车道前置安装一台收费车道低速高精度称重系统,向收费系统计算机传输轴重、整车重、车速、车轴数量、车型、轴距、速度、车道号和行驶方向、日期和时间、数据记录序号、车辆加速度、超限判别标识等信息,实现计重收费和超限检测功能。

系统特点:

·系统的计重部分采用嵌入式计算机控制技术,称重过程自动完成,无须人为干预。与收费系统可实现无缝网络互联,方便已有非计重收费系统的计重收费改造。

·称重检测仪基础施工简单,只在路面安装。

·系统支持两种检测称量模式,即动态称量和静态称量,并可自动转换,即使由于拥堵,车轴停在称重检测仪上,系统也能准确称量并进行车型判别。

·安装在路侧的红外车辆分离器能完全消除跟车现象,将半挂车、全挂车、单车可靠分离,并通过特殊的程序和装置,解决了由于倒车产生的误称量和重复称量现象,保证了称重检测数据与车辆的一一对应关系,不会出现由于误判而产生多车或少车现象。

·安装在车道检测控制柜中的嵌入式计算机采用工业级器件,并嵌入固化的程序软件,适应室外全天候工作。控制箱采用双层密封结构,具有自动排风、自动调温功能,防潮、防尘效果好,保证了设备的无故障连续运行。

·系统具有自动缓存功能,按照先进先出方式存放,前一辆车的数据传到收费计算机,但处理过程没有结束,后一辆车的数据暂存于车道检测控制柜缓存消息队列中,并尝试重发,直到发送完成,避免此次检测数据被冲掉,从而保证了称重检测数据的完整性,同时也保证了车辆与检测数据的一一对应关系。

·针对收费站超宽车道,系统可提供宽度为4.0M的称重检测仪。而其他车道采用宽度为3.5M的称重检测仪。而且特殊设计的称台结构可满足收费车道不超过2%坡度情况下的称重精度。

·安装在车道两侧的红外车辆分离器的前后方向最小分车距离为20cm,低速跟车时小于10CM;上下方向最小垂直检测宽度2cm,能保证完全消除跟车现象和车辆错误分离现象,将半挂车、全挂车、单车可靠分离,保证了称重检测数据与车辆的一一对应关系,不会出现由于误判而产生多车或少车现象。

·在收费车道内,车辆启动、刹车比较频繁经常产生溜车现象,同时在车道内的倒车的现象也时有发生,给车辆有效的称重增加了难度,本系统采用独特的滤波采集和逻辑分车装置,处理车辆启动、刹车、倒车等特殊情况,可有效避免重复称量和错误称量等称重失误。车辆倒车时,系统自动删除缓存消息队列中的最后一辆车或倒出称重检测仪的车轴的检测数据,保证了计重收费过程的连续可靠运行。

·本系统采用红外车辆分离器进行车辆分离,分离精度达到99.9%;如果与环形车辆检测器分车相结合进行车辆分离,即使在雨雪或大雾情况下,分车成功率也能达到100%5.12开放式的车型分类方法,可辨别《超限运输车辆行驶公路管理规定》第三条规定的车轴,并可由用户根据需要添加车型和更改超限阈值。自动判别单车、半挂车、全挂车。

·称重检测仪采用自独特的防冲击结构,有效抵抗车辆长期对称重检测仪的冲击,可延长称重传感器的使用寿命。传感器采用独特的地面上置方式,使传感器置于路面上方,可有效防止雨水、潮湿、及霉菌的侵蚀造成的损坏。

·称重检测仪采用四支20吨的称重传感器,使称重检测仪单轴承载容量达到80吨,当车轴重量达到额定载荷(30t)时,每只传感器承受的重量只有8t,只达到传感器容量的40%,故可长期抵抗任何重载车辆对称重检测仪的冲击,同时也保证了称重传感器的使用寿命。

·系统能够根据要求提供如下两种可选方式与车道计算机进行数据通讯,方便了现有收费系统向计重收费系统的改造,实现了车道称重系统与收费系统的无缝联接。

·轴重称重台、轮胎识别器、检测控制柜机箱外表面均采用特殊的表面防腐处理,可有效防止盐雾、雨水、汽车尾气、潮湿等侵蚀对设备的损害。

·将检测控制柜及红外光幕车辆分离器安装在收费岛内,并增加防撞桶和专用限位桩等设施进行防撞保护,并进行警示色喷涂,其他部件如轴重称重台、轮胎识别器均采用大过载能力设计,提高了设备的耐用度。

·设备维护极其方便,配合随机提供的专用维护工具,一个人即可轻松进行更换备件等维护工作,一次更换一般零部件不超过5分钟,保证了收费车道的连续运转。

·专门设计的系统侦测程序(watchdog)可随时检测系统工作状况,使系统具有开机自检、定时自检、零点校正、自动温度补偿功能,并且在系统异常时(如自检异常等)自动重新启动功能,同时保存未处理检测数据并提示收费计算机,使系统恢复到正常状态而不丢失检测数据。

·可在每条车道安装环形车辆检测器,用户需要时,直接相连至检测控制柜,以提高车辆分离判别的正确率。

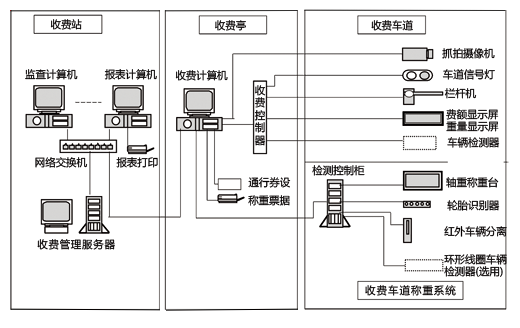

系统图:
