产品概述

    XGN66-12(Z)箱式交流金属封闭开关柜，适用于额定电压3、6、12kV三相交流50Hz系统中作为接受与分配电能之用。主开关采用ZN21-12及ZN28-12系列真空断路器，亦可安装VS1、VD4、ZN68等系列真空断路器。隔离开关采用GN30-10系列旋转式隔离开关。产品选用新型的电器远器件，技术性能高，且整体结构设计新颖，组装式结构，操作力小，维护方便。“五防”闭锁功能可靠，又具有体积小，箱体工艺好，柜间封闭。柜内仪表室、母线室、断路器室、电缆室分隔封闭，各室有独立自然通风泄压通道口及寿命长，维护工作量少，安装检修方便，运行可靠性高操作简便等特点，是12kV级固定式开关柜更新换代的新型产品。并满足机械部、电力部提出的“五防”闭锁功能。本开关柜符合标准GB/T11022-1999《高压开关设备和控制设备标准的共同技术要求》的要求。

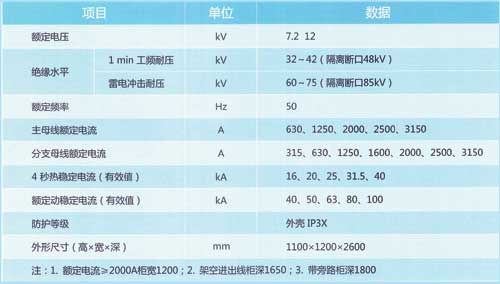

技术参数
