产品介绍

产品概述

KYN28-12铠装中置式金属封闭开关设备(以下简称开关柜)是适应市场需求而开发的新型产品,可取代各种老型的金属封闭开关设备,如KYN1-10、JYN2-10、GBC-10等系列产品。其产品具有以下明显优点:
1.1产品外壳完全是由敷铝锌钢板经CNC机床加工多重折弯成形后用螺栓组装而成,具有很高的机械强度,有效的保证了产品的整齐和美观,柜门采用喷塑涂覆,具有较强的抗冲击和耐腐蚀能力。产品外壳具有IP4X级的防护等级。
1.2本产品主开关可配置ABB公司生产的VD4型真空断路器、C3系列固定式负荷开关,同时也可配置多种国产系列真空断路器(如VS1、VH1、VK、ZN28),以取代国外同类产品。
1.3无论是选用何种断路器、其裸导体空气绝缘距离均能保证大于125mm,复合绝缘大于60mm。其断路器均具有长寿命、高参数、少维护、体积小的独特优点。
KYN28-12铠装中置式金属封闭开关设备适用子3.6~12KV三相交流电50Hz电网,作为接受和分配电能,并对电路实行控制、监测和保护之用。可用于单母线、单母线分段系统或双母线系统。开关设备符合IEC298《额定电压1kV以上52kV及以下交流金属封闭开关设备和控制设备》、IEC694《高压开关和控制设备共用条款》、我国GB3906《3-35kV交流金属封闭开关设备》及DL404《户内交流高压开关柜订货条款》,德国DIN.VDE670《额定电压1kV以上的交流开关设备》等标准的要求。并且具有完善、可靠的防误操作功能。

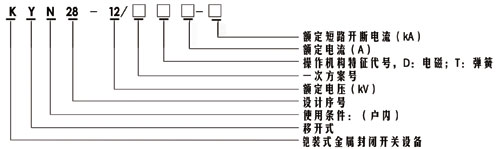

型号说明



使用环境

3.1周围空气温度:上限+40℃,下限-10℃;
3.2相对温度:日平均不大于95%;月平均不大于90%;
3.3海拔高度:不超过1000m;
3.4地震烈度不超过8度;
3.5无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场合,当使用条件超出上述范围时,应由用户与我公司协商确定允许范围及技术措施。

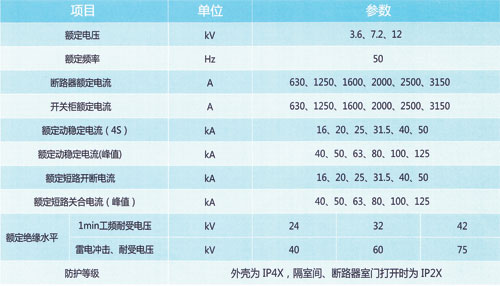

技术参数
