MNS型低压抽出式开关柜

更新:2014-7-30 11:32:27      点击:
  • 品牌:
  • 型号:
  • 在线订购
产品介绍

产品概述

    MNS型低压抽出式开关柜是根据市场需求而开发的新一代低压开关柜。产品技术标准符合IEC439《低压成套开关设备和控制设备》;GB7251.1-1997《低压成套开关设备和控制设备》等标准要求。
  MNS型低压抽出式开关柜适用于发电厂、变电站、石油化工、冶金轧钢,轻工纺织等厂矿企业和住宅小区,高层建筑等场所,作为交流50~60Hz,额定工作电压660V及以下的电力系统的配电设备的电能转换、分配及控制之用。

使用环境

2.1周围空气温度不高于+40℃,不低于-5℃,并且24h内其平均温度不高于+35℃。
2.2大气条件,空气清洁,相对湿度在最高温度为+40℃时不超过50%,在较低温度时允许有较高的相对湿度,    例如+20℃时为90%,但应考虑到由于温度变化,有可能会偶然地产生适度的凝露。
2.3海拔高度不超过2000m。
2.4本装置适应于以下温度的运输和储存过程:-25℃至55℃的范围之间,在短时间内(不超过24h)可达+70℃,在这些极限温度下装置不应遭到任何不可恢复的损伤,而且在正常的条件下应能正常工作
2.5如果上述使用条件不能满足时,应由用户和制造厂协商解决。
2.6当本装置使用海上石油和核电站工程项目时,应另外行签订技术协议。

产品结构

装置的基本柜架为组合装配式结构,柜架的全部结构件都经过镀锌处理,通过自攻锁紧螺钉或8.8级六角螺钉紧固互相连接成基本柜架,再按方案变化需要,加上相应的门,封板,隔板,安装支架,以及母线、功能单元等零部件,组成一台完整的装置,装置内零部件尺寸,隔室尺寸实行模数化(模数单位E=25mm下同)。
3.1动力配电中心(以下简称PC)
3.1.1 PC柜内分成四个隔室:
水平母线隔室:在柜的后部;
功能单元隔室:在柜子前上部或柜前左边;
电缆隔室:在柜前下部或柜前右边;
控制回路隔室:在柜前上部;
分隔措施:
水平母线隔室与功能单元隔室,电缆隔室之间用三聚氰胺酚醛夹心板或钢板分隔。
控制回路隔室与功能单元隔室之间用阻燃型聚胺脂发泡塑料模制罩壳分隔。
左边的功能单位隔室与右边的电缆隔室之间用钢板分隔。
3.1.2柜内安装的框架式断路器,均能在关门状态下实现柜外手动操作,视察断路器的分合闸状态和根据操作机构与门的位置关系,判断出断路器在试验位置还是工作位置。
3.1.3主电路与辅助电路之间设计分隔结构,仪表、信号灯和按钮等组成的辅助电路单元,均安装于塑料板上,板后有一用阻燃型聚胺脂发泡塑料做成的罩壳与主电路分离。
3.2抽出式电动机控制中心和小电流的动力配电控制中心(以下简称为抽出式MCC)
3.2.1抽出式MCC柜内分成三个隔室,即柜后部的水平母线隔室,柜前部左边的功能单元隔室,柜前部右边的电缆隔室,水平母线隔室与功能单元隔室之间用阻燃型发泡塑料制成的功能壁分隔,电缆隔室与水平母线隔室,功能单元隔室之间用钢板分隔。
3.2.2抽出式MCC有单面操作和双面操作二种结构。
3.2.3抽出式MCC有五种标准尺寸的抽屉,他们分别是8E/4,8E/2,8E,16E和24E,其中8E/4和8E/2二种抽屉的结构件是用模制的阻燃型塑料件和铝合金型材料组成。(4个8E/4抽屉或2个8E/2抽屉组成一个8
E高度的间隔)。功能单元隔室的总高度为72E。
3.2.4五种标准尺寸的抽屉,一般有16个二次隔离触头引出,如果需要,除8E/4抽屉外,其它四种抽屉可增加到32个。每个静触头的接线端头同时可接三根导线。(二根用TT1-2.5/2.8x0.8型插套式端头接线,另一根用1T2.5-2型插针式端头接线。上述二种端头由制造厂随产品提供适量的附件和冷轧钳)
3.2.5通过机械联锁装置的操作程序性,只有当主回路和辅助回路全部断开的状态下才能够移动抽屉,机械联锁装置使抽屉具有移动位置,试验位置,分断位置,连接位置和分离位置,并用相应的符合标志出来。

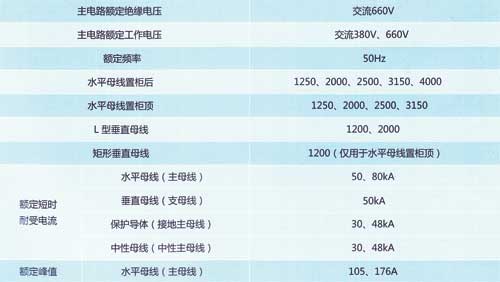

技术参数
